Высококачественный усилитель для наушников на оу и полевых транзисторах. Скачать Транзисторный УНЧ для наушников Усилитель для наушников с транзисторным выходом

Неудовлетворённость качеством воспроизведения музыкальных композиций звуковой картой компьютера заставило взяться за изготовление настольного усилителя. Решил, что это будет простой самодельный усилитель для наушников, собранный по классической схеме на одном .

Однако есть замечание. Этот усилитель подходящим будет только в том случае, когда входной сигнал не требует усиления по напряжению (например, выход достаточной силы дают МП3 плеер или компьютер). Также, любой шум, возникающий в блоке питания, будет идти прямо через усилитель. По этой причине, необходимо использовать только стабилизированный источник питания. Диапазон выходного напряжения 10-20 В и ток 750 мА. Здесь используется N-канальный МОП - транзистор с обратным диодом для работы в ключевом и линейном режиме IRF610. В процессе изготовления усилителя было опробовано применение и других транзисторов: IRF510, IRF611, IRF612 и IRF710, все без исключения работали хорошо. Рекомендую не использовать IRF530 и IRF540 (обычно встречаются в источниках питания). Используемый LM317 - стабилизатор с регулируемым выходным напряжением позволяет очень точно настроить выходные параметры блока питания.

Так как этот усилитель будет находиться на рабочем столе в производственном офисе, он должен обязательно вписываться в рабочую обстановку. Повезло, что имелся вышедший из строя внешний CD-ROM, его дизайн подходил идеально. К тому же в его корпусе уже имелся выключатель, адаптер питания, розетка RCA и входы на задней панели, а также разъем для наушников на передней панели.

При изготовлении усилителя были использованы только те электронные компоненты и комплектующие, которые имелись в наличии. Обычные резисторы и плёночные конденсаторы. Конденсаторы ёмкостью 1 мкФ, 0.47 мкФ и 0,1 мкФ полипропиленовые. Но никто не мешает использовать и более качественные детали.

Радиаторы охлаждения имеют сравнительно небольшой объём охлаждающей площади, но обращаю внимание на то, что они прикручены напрямую к металлическому корпусу, который также принимает участие в рассевании тепла. Объём меньшего по размеру радиатора примерно 1,75 квадратного дюйма. Обязательно изолировать MOSFET и регулятор от радиаторов.

Работа усилителя была опробована при помощи регулируемого блока питания, он включался на низком напряжении. Смещение задается при помощи переменного резистора сопротивлением 100 кОм. Усилитель показал хорошую работу во всём интервале напряжения от 10 до 20 В, но всё же именно качественное воспроизведение звука начиналось при напряжении питания более 13 вольт.

Далее работа усилителя была проверены при помощи USB осциллографа. Это DSO-2150 с 60 МГц пропускной способностью и максимальной частотой дискретизации 150 мк/с. Увиденная синусоида показала себе с лучшей стороны от 20 Гц до 20 кГц.

Меандр 100 Гц

Прямоугольный 4800 Гц

Зелёного цвета входной сигнал, а желтый выходной. Мощность сигнала моего генератора не велика и это отражается на качестве исходных волн. Если сравнивать входное напряжение и выходное напряжение вы увидите, что коэффициент усиления цепи составляет около 0,8. Видно, что при 100 Гц присутствует легкий наклон. Наклон постепенно уменьшается, а частота увеличивается и за его пределами около 300 Гц квадрат волнового отклика отличный до 20 кГц - предела сигнала генератора. Поскольку музыка состоит в основном из синусоид это не проблема. Так как для регулировки громкости будут использоваться МП-3 плеер или компьютер, нет необходимости в потенциометре. Ещё один УНЧ, но уже с применением ламп, можно .

Высокотехнологичный корпус из изоленты. Изначально плату делал под термоусадочную трубку - но буквально миллиметра не хватило, не влезло. Ну, тем не менее, мне нравится.

Цена вопроса

Кусочек одностороннего текстолита: 2 рубля
MAX9724 - 7.78 рублей
4 резистора - 0.07*4 = 0.28 рубля
Конденсаторы - 0 (даже если покупать, ~30 рублей макс.)
Разъемы - 0 (если покупать, ~20-30 рублей)
Изолента для хайтек корпуса - 1 рубль

Итого - это ровно 11.06 рубля для меня, и порядка 61.06 рублей если все покупать:-)

Результаты

Конечно, я сразу наткнулся на известную проблему: при работе с аудио к одной земле нельзя подключаться в двух местах (земля USB и земля звукового разъема). В этом случае по земле пролазят помехи, которые отфильтровать невозможно, и никакой стабилизатор питания тут не поможет. (проблема в том, что у USB - свой уровень земли, у звука - свой, и у нашей платы свой. В зависимости от потребляемого тока земля приподнимается везде по разному и это дает неустранимую помеху).

Решить эту проблему можно или избавившись от звукового подключения (USB DAC) или от питания (аккумулятор или другой блок питания). Использование блока питания с USB выходом меня полностью устроило в связи с тем что они везде есть и стандартны.

Конечный результат - выше любых ожиданий. Никаких нареканий на качество, абсолютный 0 шума, комфортный уровень громкости - от 22 до 40%, и запас для «вытягивания» тихих записей. Звук смачнее (главное помнить, что басы тут от 0Гц) и все такое, да и вообще - аудиодевайсы сделанные своими руками всегда особенно хорошо звучат:-)

От готовых китайских девайсов (вроде того-же FiiO E3) отличает более низкая цена (sic!), сборка с комплектующими «с запасом», отсутствие конденсаторов в аудио тракте, большая мощность при работе с высокоомными наушниками (300 Ом) за счет более высокого напряжения питания ну и качество звука в теории обещает быть выше (на практике я бы вероятно не услышал разницы).

PS. Как я выше упоминал - усилитель нужен не для того чтобы портить себе слух сверхвысокой громкостью (не говоря уже о порванных наушниках ), а для раскачки «тяжелых» наушников с низкой чувствительностью, если выход звуковой карты слишком дохлый. Ну и тихие записи / фильмы вытягивать без софта…

PS2. Отрыв плюсов от «добавлено в избранное» в 4 раза, рекорд:-)

Если вы являетесь счастливым обладателем лампового усилителя , то, скорее всего, при желании послушать любимые композиции единолично, через наушники, вы сталкиваетесь с неудобством, вызванным отсутствием выхода на головные телефоны.

Да и обладателям дорогих или не очень смартфонов и планшетов тоже приходится несладко — эти аппараты чаще всего не в состоянии раскачать качественные высокоомные наушники . Поэтому любимые композиции звучат совсем не так, как на профессиональной аппаратуре.

Конечно, если вы истинный меломан и музыка для вас дороже денег, то вас ни что не остановит от покупки предварительного усилителя за 6000 $, усилителя для наушников за 5000$ и самих наушников за 2000$. И погрузиться в нирвану... Однако, если ситуация с деньгами не такая радужная, или вы любите всё делать своими руками, то, оказывается, можно собрать высококачественный усилитель для наушников всего за... 30$.

А зачем он вам???

А нужен ли вам прецизионный усилитель? Это зависит от ваших музыкальных пристрастий и привычек. Если вы привыкли слушать музыку «на бегу», то есть с портативных устройств на прогулке, пробежке, в тренажерном зале и других подобных местах, то описываемый ниже проект не для вас. Просто постарайтесь подобрать к своему аппарату максимально подходящие по характеристикам и звучанию наушники.

Точно также следует поступить, если вы любите музыкальные стили, где присутствуют сильные искажения сигнала, типа рока, хеви-металла и подобные.

Тем не менее, если вы предпочитаете слушать музыку в тихой уютной обстановке у себя дома или в офисе, и ваши вкусы тяготеют к живой и натуральной музыке типа классической, джазовой, или чистому вокалу, вот тогда вы сможете по достоинству оценить качество звучания и точность связки прецизионный усилитель плюс высококачественные наушники.

Варианты

Допустим, вы решили, что усилитель для наушников вам необходим. Каков следующий шаг? В Интернете можно найти массу проектов с использованием вездесущего LM386 . Микросхема стала популярной благодаря высокой надёжности, низкой стоимости, возможности работать с однополярным питанием и малому количеством внешних элементов. Такие усилители обычно хорошо справляются с недорогими наушниками, но все эти достоинства меркнут, если сравнить уровень шумов и искажений LM386 и хорошо спроектированного усилителя на дискретных элементах или на специализированных микросхемах.

Если у вас найдётся около 30$ и не пугает работа с элементами для поверхностного монтажа (SMD-элементы), то представленный здесь проект именно то, что нужно.

Идеи и схема

При проектировании данной схемы брались в расчёт следующие моменты:

• Усилитель должен работать с относительного высокоомным выходом лампового предусилителя или усилителя электрогитары. Другими словами, входное сопротивление должно быть легкоперестраиваимое для источников с разным выходным импедансом.
• малое количество компонентов. Поэтому были выбраны микросхемы вместо транзисторов.
• небольшие усиление и мощность. Требуется раскачать чувствительные динамические наушники , а не акустическую систему.
• усилитель должен справляться с высокоомными наушниками. Автор использует Sennheiser HD 600 (сопротивление 300 Ом).
• получить максимально низкие шумы и искажения.

Принципиальная схема прецизионного усилителя для наушников представлена на рисунке:

Увеличение по клику

При разработке этой конструкции рассматривались микросхемы таких производителей как National Semiconductor, Texas Instruments и другие. Масса полезной информации была найдена на ресурсах Headwize и форумах DiyAudio.

В результате, выбор пал на прецизионный драйвер для наушников от Texas Instruments TPA6120A2 и операционные усилители AD8610 отAnalog Devices для входного буфера.

Схема получилась относительно простой, с двухполярным питанием. Если вы уверены в отсутствии постоянной составляющей на выходе вашего источника сигнала, то разделительные конденсаторы (С24 и С30) могут быть исключены из тракта с помощью перемычек Н1 и Н2.

Блок питания обеспечивает на выходе напряжения ±12В при нагрузке до 1А. Его схема представлена на рисунке:

Увеличение по клику

Часто в аудиофильских конструкциях стоимость блока питания в несколько раз превышает стоимость самой усилительной части. Здесь получилось немного лучше — стоимость элементов для блока питания составляет примерно 50$ и самые дорогие элементы здесь трансформатор и электролитические конденсаторы. Можно немного сэкономить, если заменить тороидальные трансформатор на обычный Ш-образный, отказаться от светодиодов и предохранителей на выходе блока.

Была опробована версия с отдельными стабилизаторами для каждого канала TPA6120A2 (микросхема имеет отдельные выводы питания для каждого канала). Разницу ни услышать, ни измерить не удалось, что позволило существенно упростить блок питания.

Так как все, используемые в усилителе микросхемы, имеют низкую чувствительность к шумам и помехам по цепям питания, а также высокий уровень подавления синфазных помех, то применение в блоке питания типовых интегральных стабилизаторов оказалось достаточным для получения высоких характеристик.

TPA6120A2

Микросхема TPA6120A2 от Texas Instruments представляет собой высококачественный усилитель для наушников высокой верности. В ней используется архитектура усилителя с дифференциальным входом, несимметричным выходом и обратной связью по току. Именно благодаря в большей мере последней получаются низкие искажения и шум, широкая полоса частот, высокое быстродействие.

Микросхема содержит два независимых канала с отдельными выводами питания. Каждый канал имеет характеристики:

• выходная мощность 80 мВт на нагрузке 600 Ом при питании ± 12В при уровне искажений+шум 0,00014%
• динамический диапазон более 120 дБ
• уровень сигнал/шум 120 дБ
• диапазон напряжения питания: ± 5В до ± 15В
• скорость нарастания выходного напряжения 1300В/мкс
• защиту от короткого замыкания и перегрева

Для сравнения уровень искажения+шум у «народной» микросхемы LM386 составляет 0,2%. Хотя, конечно, высокие параметры ещё не гарантируют качественно звучания. Для получения максимального результата надо учесть рекомендации производителя по выбору внешних элементов и топологии печатной платы. Всё это можно найти в технической документации на данную микросхему.

AD8610

Микросхема AD8610 от Analog Devices представляет собой операционный усилитель с полевыми транзисторами на входе, что даёт низкое напряжение смещения и дрейфа, низкий уровень шумов, малые входные токи. По уровню шума и скорости нарастания выходного напряжения эти операционные усилители отлично гармонируют с TPA6120A2.

Однако, не поленитесь и попробуйте их заменить другими ОУ. По расположению выводов AD8610 совместимы с другими аудиофильскими микросхемами. Тем более, что многие меломаны утверждают, будто слышат разницу в звучании ОУ!

Пассивные компоненты

Не все резисторы одинаковые! И если вам позволяет бюджет, используйте в данной конструкции металлоплёночные резисторы, которые несколько дороже, но имеют ниже шумы и выше стабильность. При желании сэкономить металлоплёночные резисторы следует поставить хотя бы во входных цепях (у AD8610), где чувствительность к шумам самая высокая.

Конденсаторы на пути сигнала С23, С24, С29, С30 лучше поставить плёночные. Конденсаторы по цепям питания микросхем производитель рекомендует керамические.

Основное требование к сигнальным разъёмам — надёжный контакт. В своей конструкции автор использовал обычный «джек» для подключения наушников и позолоченные RCA-разъёмы с тефлоновой изоляцией для подключения сигнального кабеля.

На принципиальной схеме показан вариант усилителя для работы от лампового предварительного усилителя, в котором осуществляется регулировка громкости. Если конструкцию предполагается сделать более гибкой и универсально, то, конечно, на входе желательно предусмотреть свой регулятор громкости. Для достижения максимального качества и чтобы не ухудшить характеристики усилителя здесь следует применить качественный потенциометр.

Бюджетной версией может быть изделия фирмы Alpha или RadioShack стоимостью около $3. За 40$ можно приобрести уже изделие аудиофильского класса от ALPS. Наилучшим решением будет использование галетного аттенюатора от DACT или GoldPoint. Их стоимость составляет примерно 170$. Кстати, на eBay можно найти подобные аттенюаторы китайского производства всего за 30$. Номинал потенциометра может быть в пределах 25-50кОм. Использование шагового аттенюатора кроме удобства регулировки громкости дополнительно гарантирует идентичность регулировки в обоих стереоканалов, что в усилителе для наушников особенно важно.

Конструкция

Все элементы конструкции (кроме силового трансформатора) размещаются на одной печатной плате. Если вы решите использовать внешний блок питания или собрать его по другой схеме, около 70% печатной платы останутся свободными.

Схема расположения элементов представлена на рисунке:

Увеличение по клику

На рисунке представлен чертёж печатной платы со стороны деталей:

Увеличение по клику

На рисунке представлен чертёж нижней стороны печатной платы:

Увеличение по клику

Чертежи печатных плат в народном формате SLayout можно забрать

Главная особенность монтажа: на корпусе с нижней стороны TPA6120A2 есть контактная площадка примерно 3×4мм. Она должна быть припаяна к площадке на печатной плате под микросхемой, которая служит теплоотводом.

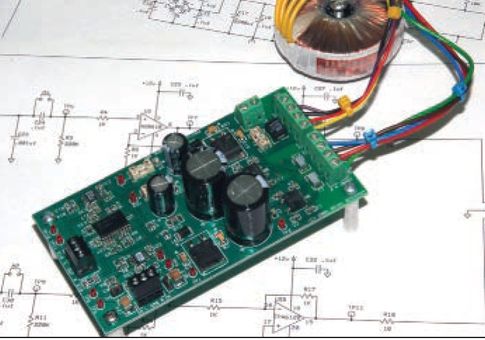

Фотография готовой конструкции:

При первом включении следует вынуть два предохранителя на выходе источника питания и убедиться в его работоспособности. Если выходные напряжения в норме, верните предохранители на место. Сам усилитель в наладке не нуждается.

Разместить плату можно в корпусе подходящих размеров, желательно металлическом для экранирования от внешних помех.

Заключение

Субъективно усилитель звучит на одном уровне с профессиональным студийным оборудованием. При сравнении с LM386 эта конструкция показала более ровное, чистое и детальное звучание.

Схема получилась довольно гибкой и легко настраиваемой под различные нужды. Так, например, сам автор собрал два экземпляра усилителя. Один по приведённой схеме для эксплуатации совместно с ламповым предусилителем. Второй экземпляр был рассчитан на работу со смартфоном и гитарным усилителем, потому был дополнен на входе фильтром высокочастотных помех и регулятором громкости. Кроме того, для повышения усиления (смартфон выдавал недостаточный уровень сигнала) были изменены номиналы резисторов R6 и R14 на 2кОм.

Изменяя номиналы этих резисторов, вы можете менять коэффициент усиления в широких пределах.

Вариант печатной платы усилителя от наших «друзей-марсиан», рассчитанный на установку элементов в «стандартных» корпусах (используемых в конструкции микросхем в DIP-корпусах не существует):

Анимированная демонстрация платы во всех ракурсах

Давно хотелось послушать как же лампа с камнем в тандеме звучат. Решил собрать гибридный усилитель для наушников. Просмотрел несколько схем. Основным критерием при выборе была простота схемы, и соответственно легкость ее сборки.
Остановился на двух:
1) С. Филин. Лампово-транзисторный усилитель для стереотелефонов.
2) М. Шушнов. Гибридный усилитель для наушников. (Радиомастер №11 2006)
В общем эти схемы мало чем отличаются друг от друга и без сильных изменений можно попробовать как одну, так и другую. Я решил собрать схему М. Шушнова с полевиками.

Схема гибридного усилителя для наушников

Схема усилителя по Шушнову

Основные параметры лампово-транзисторного усилителя:
Номинальная выходная мощность, мВт 25
Чувствительность, мВ 250
Полоса рабочих частот, Гц 5…80000
Неравномерность частотных характеристик, дб, не более +/- 2
Коэффициент нелинейным искажений, %, не более 0.2
Уровень собственных шумов при открытом входе, дб, не более -75
Усилитель рассчитан на наушники с сопротивлением катушек от 8 до 100 Ом.

Вместо полевых транзисторов IRF540N можно использовать IRF510N-530N и КП743-КП746 с любым буквенным индексом. Транзисторы рассеивают 1 Ватт мощности и на радиаторы их можно не вешать. Но они греются где то до 70 градусов.

Схема питания

Трансформатор использовал тороидальный, с анодной обмоткой 20-22 В. Обмотка для накала 6,3 В, мощность трансформатора 10 Ватт.

В диодных мостах использовал диоды VD1-VD8 шотки 1N5819. Можно использовать обычные отечественные диоды КД243 или КД213 с любым буквенным индексом, либо диоды других серий, рассчитанных на максимальный выпрямленный ток не менее 500 мА. Такой запас по току требуется только для диодов работающих в цепи накала. Так как при включении холодной лампы, в первый момент ее работы ток через диоды может проходить в несколько раз большей, чем после разогрева.

Стабилитрон VD9 КС524А можно заменить любым другим с напряжением стабилизации 22-24В.
Транзистор в питании лучше повесить на радиатор 20 см 2 , а то он греется сильно.

Схему питания я немного упростил.

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

В схеме пробовал лампы 6н23п и 6н26п. Лампа 6н26п разработана специально на низкое анодное напряжение до 30 Вольт. Мне по звуку больше понравилась 6н23п, она побасистей. Но это мое субъективное мнение. В схеме можно поставить и другие лампы и тут можно экспериментировать (6Н1П, 6Н6П, 6Н5П - более агрессивный звук, 6Н23П, 6Н3П - умеренный и т.д.).

Хочу заметить, что многие лампы с таким низким анодным напряжением могут просто отказаться работать. И тогда потребуется его увеличить до ~ 30 В. При повышении напряжения свыше 20 Вольт полевики нужно будет защитить, включив стабилитрон с напряжением стабилизации 15…18 В, между затвором и истоком выходных транзисторов.

Транзисторный УНЧ для наушников.

В этой статье мы предлагаем вашему вниманию принципиальную схему, а также печатную плату формата LAY6 стерео усилителя для высококачественных наушников, сопротивление которых может быть от 32 до 600 Ом. Усилитель работает в классе А. Схема одного канала показана ниже:

Питание усилителя осуществляется от двуполярного источника, собранного на двух интегральных стабилизаторах 78L12 и 79L12, расположенных на одной плате с усилителем. Принципиальная схема блока питания приведена далее:

Микросхемы стабилизаторов напряжения установлены на небольшие радиаторы, но, в принципе, они и так не особо греются, потому что ток потребляемый схемой не велик, и составляет примерно 250...260 мА, а ток покоя одного канала в пределах 125 мА.

Печатная плата LAY6 формата показана на следующем рисунке:

Фото-вид LAY6 формата печатной платы:

Печатная плата рассчитана на изготовление ее на одностороннем фольгированном стеклотекстолите размером 124 х 112 мм.

Все резисторы, примененные в семе, мощностью 0,25 Ватт. VD3 – это стабилитрон с напряжением стабилизации 2,7 Вольта. TRIM – это подстроечный резистор номиналом 10 кОм. Вместо транзистора 2N2907 можно поставить 2N3906 или 2N4403. Транзистор 2N2222 допустимо поменять на отечественный КТ3117А. Неполярный входной конденсатор емкостью 1mF допустимо заменить пленочными 0,47...0,68mF. Конденсаторы 220pF, 330pF и 100n – керамические. Выходные транзисторы TIP41, вместо которых можно попробовать поставить КТ819А,Б, установлены на небольшого размера раздельные радиаторы, но если вы надумаете установить их на общую, например, алюминиевую пластину, не забудьте об изоляции коллекторов (слюда, изолирующие втулки, термопаста). Светодиод в блоке питания установлен как индикатор включения усилителя, применен обычный АЛ307БМ. Трансформатор для блока питания должен иметь вторичную обмотку 24 Вольта с отводом от середины, то есть 2 по 12, и обеспечивать ток порядка 0,5 А.

Скачать принципиальную схему усилителя для наушников, а также печатную плату формата LAY6 можно одним файлом с нашего сайта. Размер архива – 1,5 Mb.
